無塵室的管線組織
發布者：翼展凈化工程公司瀏覽次數：發布時間：2025-01-17
無塵室（Clean Room），亦稱清凈室，是污染控制的基礎，用于將一定空間范圍內之空氣中的微粒子、有害空氣、細菌等污染物排除，并將室內之溫度、潔凈度、室內壓力、氣流速度與氣流分布、噪音振動及照明、靜電控制在某一需求范圍內。無塵室的管線組織是其設計中的一個關鍵環節，它涉及到多個系統的布局和協調，以下是對無塵室管線組織的詳細介紹：
一、管線組織的重要性
無塵室內通常鋪設了大量的風、水、多種氣體、電氣線路等系統的工業管線。這些管線錯綜復雜地密布在無塵室的各個部分，需要設計師從多個層面進行仔細的綜合布局，包括管線布局的合理性、制造應用的便捷與安全性、對無塵室氣流的干擾、觀瞻的齊整以及維修的便捷性等。
二、管線組織的主要內容
頂部技術夾層：由于送風管和回風管的斷面最大，因此通常將其作為夾層內首先考慮的對象，并將其安排在夾層的最上方。其下方則安排電氣管線。如果夾層的底板能夠承受一定的重量，還可以在上面設置過濾器及排風設備等。
房間技術夾層：與只有頂部夾層相比，這種方式可以減少夾層的布線與高度，并省去回風管道返回上夾層所需的技術夾道。在下夾道內還可以設置回風機動力設備配電等。某層無塵室的上夾道還可以兼做上一層的下夾道。
技術夾道（墻）：上下夾層內的水平管線一般都要轉向為豎向管線，這些豎向管線所在的隱蔽空間即為技術夾道。技術夾道大多采用輕質隔斷，所以當工藝調整時，可方便地進行調整。同時，技術夾道內還可以放置一些不宜在無塵室內的輔助設備，甚至還可以作為一般回風管道或靜壓箱使用。
技術豎井：當技術夾道（墻）不越層時，需要越層時則使用技術豎井。技術豎井通常作為建筑結構的一部分，具有永久性。由于技術豎井把各層串通起來，為了防火，內部管線安裝完成后，要在層間用耐火極限不低于樓板的材料封閉，檢修工作分層進行，檢修門必須設防火門。
三、管線組織的具體布局
風管布局：

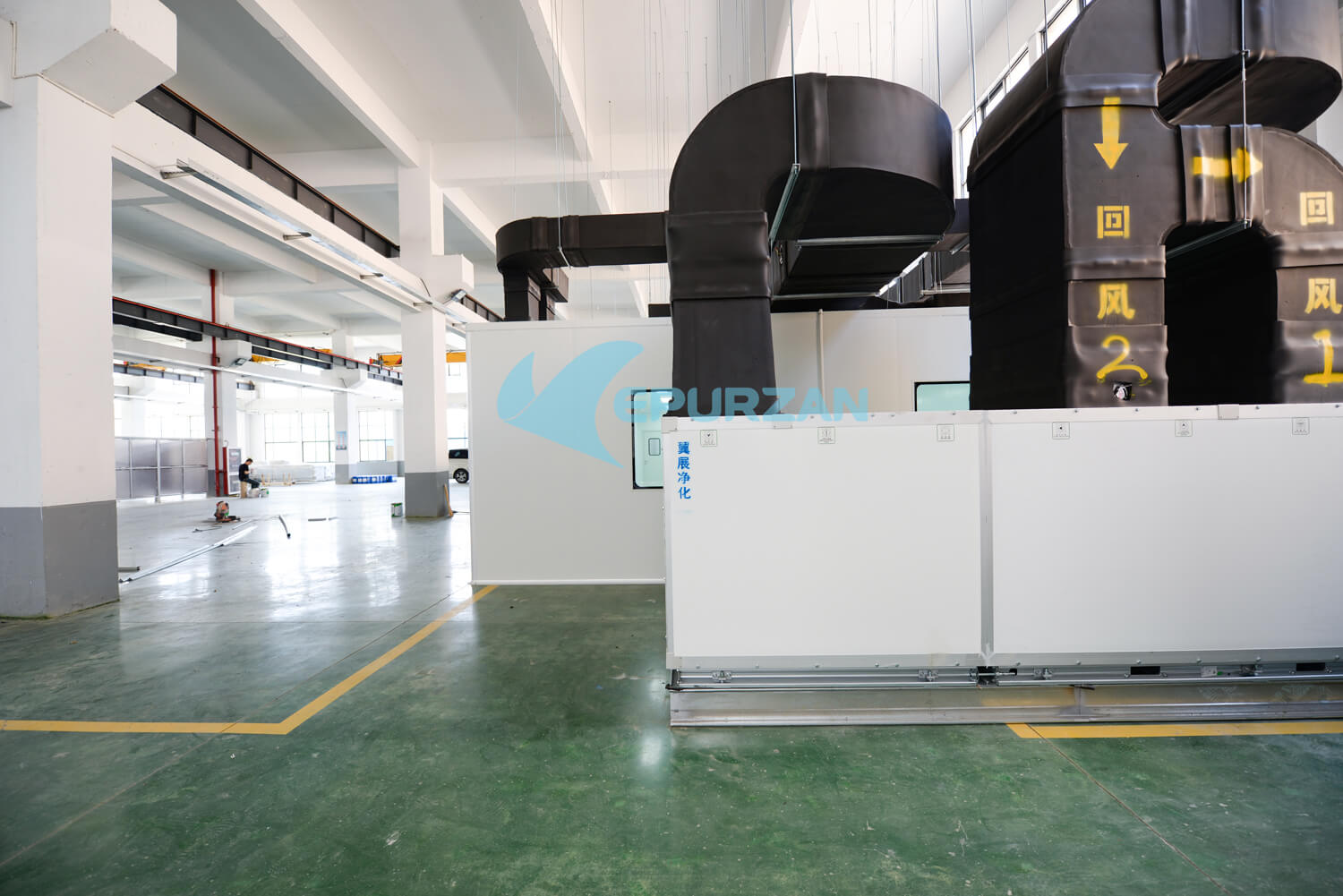

風管布局受到凈化空調系統的具體位置、區劃以及氣流流型的影響，當機房與干凈生產區設在同層時，聯接于二者之間的風管或風道大致多為水平方向，若不在同一層時，還要增加豎向風管，送、回風管斷面很大，對建筑總體方案設計的干擾很大。因此，在布局時需要仔細考慮如何減少其對建筑空間的影響。
其他管線布局：
除了風管外，無塵室內還有大量的水、氣體、電氣等管線需要布局， 這些管線在布局時需要避免與風管產生沖突，并盡可能減少其對無塵室氣流的干擾，同時，還需要考慮管線的維修和更換的便捷性。
四、管線組織的施工要求
管材和管件的選擇：需要選購合適的管材和管件，確保其材質、規格和質量符合無塵室的使用要求。
管道連接：根據管材和管件的材質和規格選擇合適的連接方式，如焊接、承插連接等，并確保連接處的密封性良好。
管道支撐與固定：按照設計方案在適當位置安裝管道支架和固定裝置，以確保管道的穩定性和安全性。
清潔與保護：在施工過程中需要保持管道和管件的清潔，防止污染和損壞。同時，對施工工具和設備進行妥善保護。
測試與驗收：安裝完成后需要進行高壓測試、真空測試和顆粒測試等，以檢查管道的密封性、耐壓性和清潔度是否滿足要求。
綜上所述，無塵室的管線組織是一個復雜而細致的工作，需要設計師和施工人員充分考慮各種因素并進行精心的布局和施工。只有這樣，才能確保無塵室的潔凈度和穩定性滿足生產要求。
